Az URK 230-H8-as szabályozós padlóradiátor bekötés:

A szobatermosztát a villanyszerelési dobozra való szerelésre készül. A transzformátort falba szereléshez 140 x 140 x 72 mm-es szerelési dobozban szállítják.

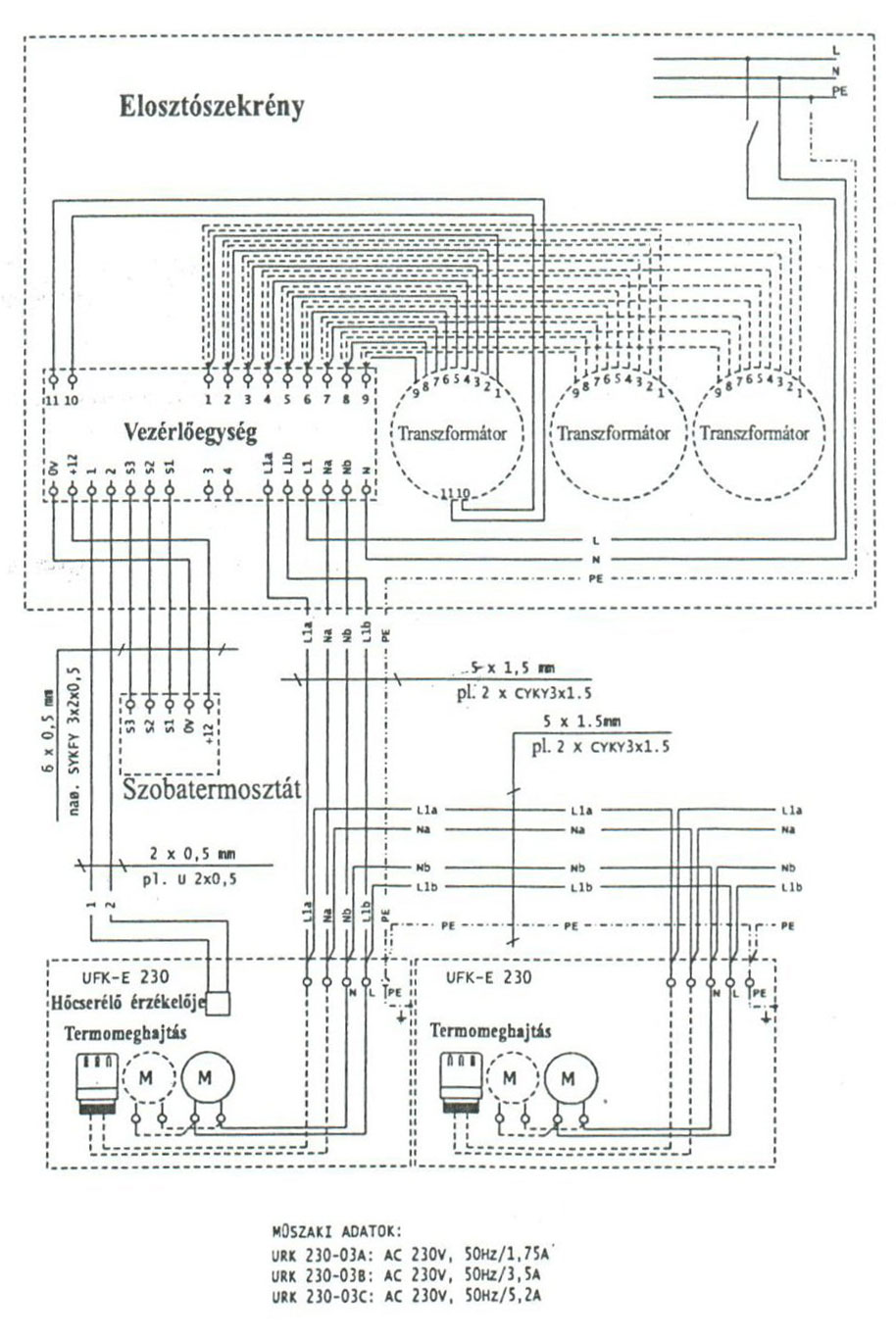

Az URK 230-03-as szabályozós padlóradiátor bekötése

A vezérlõegységet a szükséges számú transzformátorokkal (URK 230-3A 1db, B 2db a C 3db) az elosztószekrénybe kell elhelyezni. A szobatermosztát a helyiségben van, a villanyszerelési dobozon.

Ha a padlóradiátorok szelepein termofejek nincsenek használva, elég a padlóradiátort a vezérlõegységgel egy CYKY 3x1,5 kábellel összekapcsolni. A 12 V tápfeszültségû padlóradiátorok szabályozásakor a vezérlõegység és a konvektor közé UTR 230-12-es biztonsági transzformátort kell iktatni.
